Cette troisième partie va permettre d’analyser et de détailler plusieurs trames différentes du protocole réseau TCP/IP au travers de captures effectuées avec le moniteur réseau disponible sur les versions serveurs de Windows. Nous allons voir plusieurs trames tels que le ping, nbtstat, un ping suivi d’un transfert par FTP, un requête DHCP, et ensuite une écoute plus générale du réseau.

• La commande ping :

Dans la capture ci-dessus, nous avons sélectionné que les informations concernant la commande ping. Cette commande se décompose en 2 parties. En premier lieu, le protocole ARP (Address Resolution Protocol ) permet d’identifier la machine sur le réseau grâce à une diffusion sur le réseau. On va donc connaître l'adresse physique d'une carte réseau correspondante à une adresse IP suite à un jeu de requête / réponse.

Maintenant que la machine destinataire est identifiée sur le réseau, le protocole ICMP (Internet Control Message Protocol) va rentrer en jeu pour effectuer une batterie d’ « écho » afin de savoir si le destinataire répond à des envois de paquets. Habituellement le protocole ICMP est un protocole qui permet de gérer les informations relatives aux erreurs des machines connectées. Ici nous pouvons voir dans l’entête d’ICMP que celui-ci fournit des échos, c'est-à-dire qu’il fournit des datagrammes à un destinataire et lui demande de le restituer.

• Demande :



• Réponse :


  • La commande nbtstat :



  Pour resituer dans le contexte, la commande nbtstat permet de découvrir le nom des ordinateurs distants à partir de leurs adresses IP.



  On peut remarquer que cette commande utilise le protocole UDP et fait appel à NetBios. Le protocole UDP est un protocole de la couche transport du modèle TCP/IP. Cette couche va permettre d’identifier les applications sur les machines distantes.

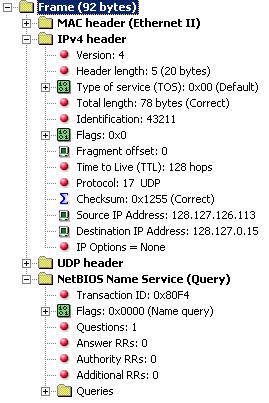

• Demande :

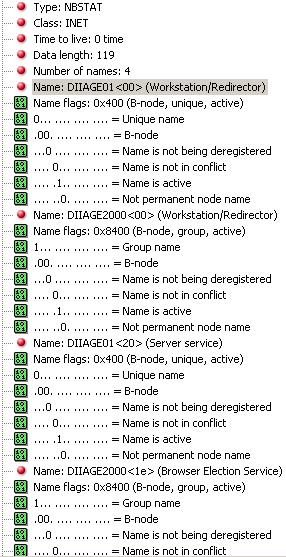

• Réponse :

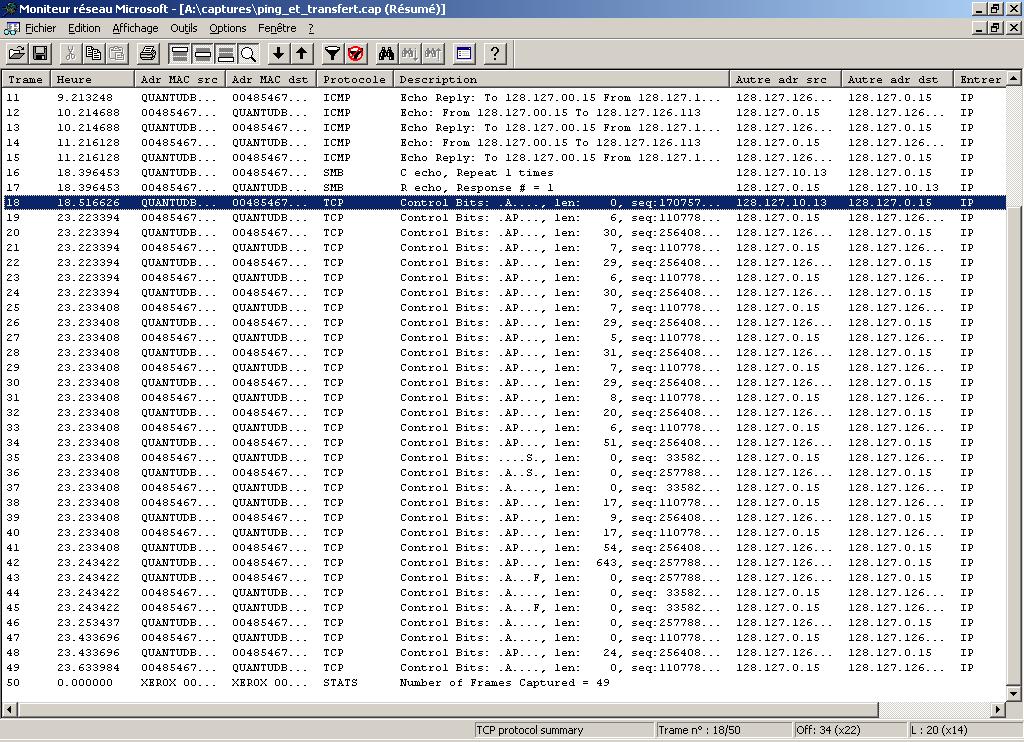

  • Ping suivi d’un transfert par FTP :


  Comme précédemment, la commande ping utilise le protocole ARP suivi du protocole ICMP pour un test de connexion. Ensuite le protocole TCP rentre en jeu pour assurer la communication mais surtout le transfert entre les deux machines en toute sécurité. Celui-ci contrôle en permanence l’état de la transmission. Il effectue un vrai travail de régulation, de formatage et de vérification des données. Pour résumer, les principales caractéristiques du protocole TCP sont :

  • TCP permet de remettre en ordre les datagrammes en provenance du protocole IP.
  • TCP permet de vérifier le flot de données afin d'éviter une saturation du réseau.
  • TCP permet de formater les données en segments de longueur variable afin de les "remettre" au protocole IP.
  • TCP permet de multiplexer les données, c'est-à-dire de faire circuler simultanément des informations provenant de sources (applications par exemple) distinctes sur une même ligne.
  • TCP permet enfin l'initialisation et la fin d'une communication de manière courtoise.

  Dernier point, nous pouvons voir l’apparition du protocole SMB. Celui-ci intervient uniquement lors de la connexion d’une machine sur un partage situé sur une machine distante, ici il s’agit du FTP.

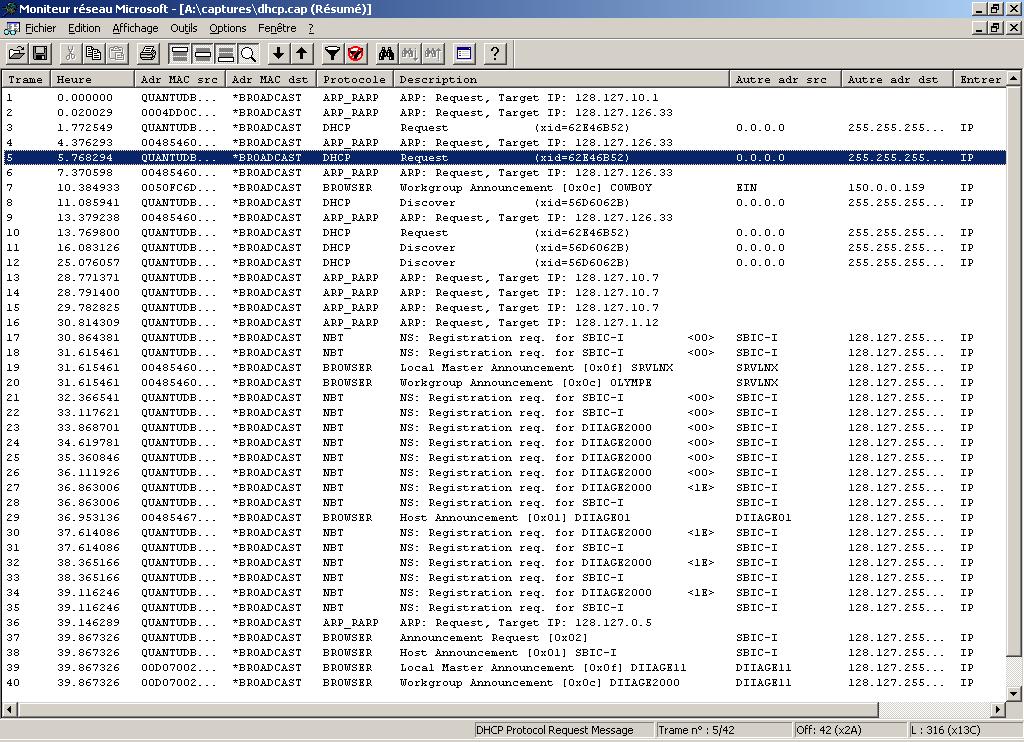

  • Une requete DHCP :

  L’objectif de cette trame est de montrer le déroulement et les protocoles utilisés lors d’une requête DHCP sur le réseau. Il faut rappeler que cette étude de trame DHCP a été effectuée sur le réseau général, c'est-à-dire en présence d’autres machines émettant elles-mêmes leurs propres trames. Il faudra pour cela écarter de l’étude les trames utilisant les protocoles NBT et BROWSER.



  La machine faisant la requête utilise l’adresse IP 127.126.10.13. Celle-ci va envoyer en diffusion sur le réseau des demandes DHCP. Dans le même temps elle va tenter d’identifier à l’aide du protocole ARP les machines présentes sur le réseau. A différents moments nous pouvons voir le protocole DHCP rentrer en action en envoyant des trames « request » et « discover ». DHCP request va permettre au demandeur d’essayer d’obtenir de la part d’un serveur DHCP une adresse IP.
  DHCP discover permet quant à lui de localiser les serveurs DHCP présents sur le réseau.

Dans cet exemple, la machine source n’obtiendra aucune adresse IP de la part d’un serveur DHCP car aucun n’est disponible sur le réseau.
